DPD02

使用 NFC 进行三相电压和频率监控继电器

安装说明

危险!带电部件。可能导致心脏病发作、烧伤及其他伤害。在安装设备之前，请先断开电源和负载。设备只能由合格/授权人员安装。
这些说明书是本产品不可或缺的组成部分。有关安装和使用的所有情况都应查阅本说明书。这些说明应便于操作员取得，并置于整洁位置且保持良好状况。
处理责任
产品必须在当地政府或公共机构所指定的相关回收中心内进行处理。正确处理和回收可以防止对环境和人身安全造成潜在的危害。
服务和保修

如果发生故障、故障后相关保修的信息，请联系您所在国家的 CARLO GAVAZZI 分公司或经销商。

包装材料

应保存包装材料，以便在需要更换或修理时重新运送。

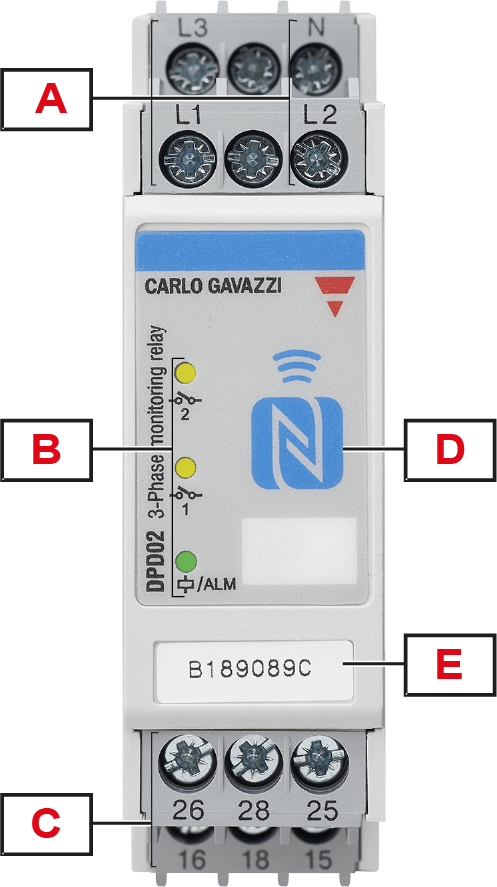

元件

说明

A

输入端子: 线路电压的连接端口(含有中性线)

B

信号指示灯:

  • 黄色代表继电器输出状态
  • 红色代表报警状态
  • 绿色代表设备正常启用

C

 输出端子: 2个SPDT继电器输出

D

NFC 接口: 允许DPD02与智能手机、平板电脑或电脑之间的通信

E

序列号: 如果附近有多个产品，则在配置过程中非常有用

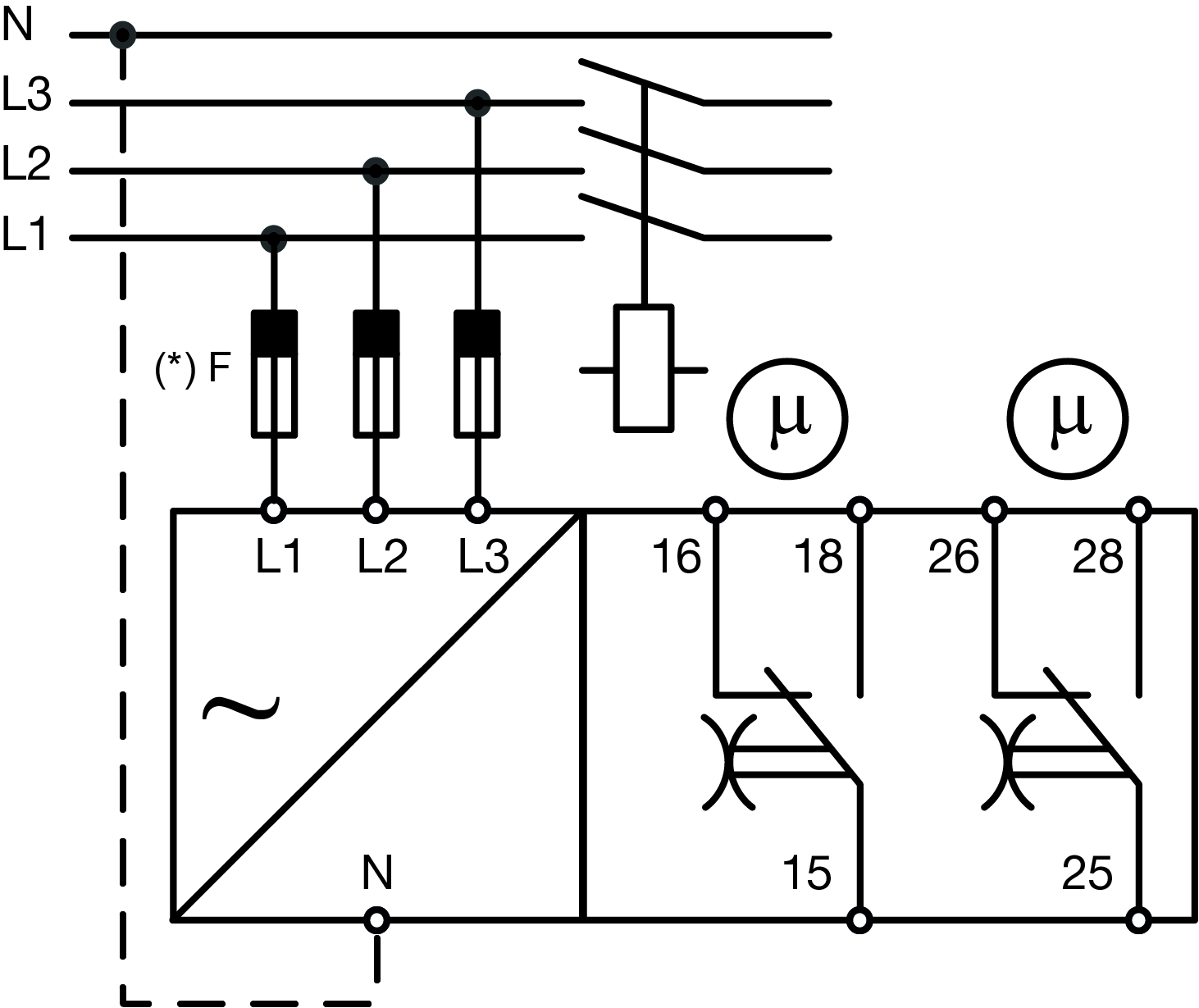

连接 3 相电源和中性线（如 果存在），请注意相序。根据额定值连接继电器输出。

可使用自动螺丝刀，以最大的紧固扭矩 0.5 Nm.

连接时请切断电源！

(*) 注：如果当地法律要求，需连接315mA的熔断器F。

端子
电源 L1, L2, L3, N
输出 1 15, 16, 18

输出 2

25, 26, 28

每个端子可接受最大2 x 2.5 mm2 的电线。

出厂设备配置

DPD 出厂时配置了中您的型号相应栏中列出的参数。

页面

元件

DPD02DM44

类型

线路类型

三角接线

额定线路电压

400 V AC

开机延迟

0 s

设置

警报1

过电压

电压值

440 V AC

滞后现象

2%

延迟打开

0 s

延迟关闭

0 s

警报2

欠电压

电压值

360 V AC

滞后现象

2%

延迟打开

0 s

延迟关闭

0 s
优先警报

缺相

ON

缺相阈值

85%

中性线丢失

无功

相序错误

ON

超范围测量

ON
输出1

分配

警报1

逻辑

正常通电

逻辑运算符

无
输出2

分配

警报2

逻辑

正常通电

逻辑运算符

无

页面

元件

DPD02DM44B

类型

线路类型

三角接线

额定线路电压

240 V AC

开机延迟

0 s

设置

警报1

过电压

电压值

264 V AC

滞后现象

2%

延迟打开

0 s

延迟关闭

0 s

警报2

欠电压

电压值

216 V AC

滞后现象

2%

延迟打开

0 s

延迟关闭

0 s
优先警报

缺相

ON

缺相阈值

85%

中性线丢失

无功

相序错误

ON

超范围测量

ON
输出1

分配

警报1

逻辑

正常通电

逻辑运算符

无
输出2

分配

警报2

逻辑

正常通电

逻辑运算符

无

设备配置

DPD02 配备内置的 NFC 通信。可以通过配备 NFC 传输 的 智能手机 (包括Android和iOS)或平板电脑（ 仅适用于Android），或通过 Windows PC（使用特定 USB NFC 读写器：ACR1252U）更改设 备配置。

配置软件请参阅用户手册。

Windows桌面App使用手册 http://cga.pub/?55eb09

移动Apps使用手册 http://cga.pub/?73e8f2

Android App https://play.google.com/store/apps/details?id=us.belka.dpd&hl

iOS App https://apps.apple.com/it/app/dpd-manager/id1550610272

Windows桌面App http://gavazziautomation.com/images/PIM/OTHERSTUFF/Setup_DPD.exe



电压测量

类型

L1、L2、L3 和 N 线路上的 3PH（三角接线）或 3PH+N（星形接线）线路电压测量

3PH（三角接线）线路的标称范围

177 至 552 V (三角接线电压 208 V-15% 至 480 V+15%)

3PH+N（星形接线）线路的标称范围

102 至 318 V (星形接线电压 120 V-15% 至 277 V+15%)
可调阈值范围 3PH (三角接线) 177 至 552 V AC, 3PH+N (星形接线) 102 至 318 V AC
分辨率 1 V
精度 1% 读数 + 1 V

频率测量

类型

L1、L2、L3 和 N 线路上的 3PH（三角接线）或 3PH+N（星形接线）线路频率测量

可调阈值范围

45 至 440 Hz

分辨率

0.1 Hz

精度

1% 读数

非对称性测量

类型

L1、L2、L3 和 N 线路上的 3PH（三角接线）或 3PH+N（星形接线）非对称性测量

可调阈值范围

从 0% 至 30%

分辨率

 与直接测量兼容

精度

打开电源。如果一切正常，“ALM”LED 会亮绿 光。LED 1 和 LED 2（默认配置）都会亮黄光。

发生报警时，“ALM”LED 将闪烁红光。闪烁次数显 示触发的报警类型。

活动报警还 可以通过 DPD 应用显示在 PC 或智能手机上。

报警关闭延时结束时或结束后，故障原因消除，将 恢复正常工作，无需复位。

LED

 状态

说明

绿色 ( ) / 红色 (ALM)

呈绿色常亮

电源 ON

呈绿色闪烁 (2 Hz)

已触发警报但正在经过已配置的延迟时间

红色 1 次闪光

相或中性丢失或相序错误报警

红色 2 次闪光

过压/欠压警报

红色 3 次闪光

欠频率或过频率警报

红色 4 次闪光

不对称警报
红色 5 次闪光 测量超范围警报

OFF

电源 OFF

黄色
( )

ON

输出继电器通电

OFF

输出继电器断电

黄色
( )

ON

输出继电器通电

OFF

输出继电器断电

注意: 电源 和 警报ALM 在同一LED中。

有两种类型的警报:

优先警报

说明

优先警报被触发后会同时对两个输出断电.

类型

缺相

中性丢失（在以“星形接线”配置的系统中）

相序错误

超范围测量

配置

每个优先报警均可单独禁用。

可以设置缺相或中性丢失的阈值。

非优先警报

说明

非优先警报可完全由用户配置。可以在指定范围内自由设置要监控的测量类型及触发值并随时进行更改.

类型

欠电压 U<

过电压 U>

过频率 f>

欠频率 f<

三相非对称

配置

在上述类型中，最多可配置 10 个警报 虚拟。因为 DPD02 上只有 2 个输出，因此可以在不直接关联到输出的情况下配置 某些警报。逻辑功能（例如AND和OR）可用于将多个警报连接到同一继电器输出。

缺相优先警报

输入变量

L1-L2, L2-L3 与 L3-L1

可调范围

60 至 90%（3-P系统）

反应时间

≤ 200 ms

滞后现象

2% 固定不变

延迟打开

 0 s

延迟关闭

中性丢失优先警报

输入变量

L1-N, L2-N 和 L3-N

可调范围

从 VLN10 至 30%

反应时间

≤ 200 ms

滞后现象

2% 固定不变

延迟打开

 0 s

延迟关闭

相序优先警报

输入变量

L1、L2、L3 连接

范围

无需设置

反应时间

≤ 200 ms

滞后现象

无

延迟打开

无

延迟关闭

无

测量超范围优先警报

输入变量

测量电压、频率、非对称性

范围

无需设置

反应时间

≤ 200 ms

滞后现象

无

延迟打开

无

延迟关闭

无

欠压/过压非优先警报

输入变量

过电压, 欠电压

可调范围

设备范围内的电压水平

反应时间

≤ 200 ms

滞后现象

1 至 5%

延迟打开

0 (<200 ms) 至 60 s

延迟关闭

0 (<200 ms) 至 600 s

低频/超频非优先警报

输入变量

过频率, 欠频率

可调范围

设备范围内的频率水平

反应时间

≤ 200 ms

滞后现象

0.1 至 5%

延迟打开

0 (<200 ms) 至 60 s

延迟关闭

0 (<200 ms) 至 600 s

电压不对称非优先报警

输入变量

电压不对称

可调范围

1 至 30%（3-P系统）

反应时间

≤ 200 ms

滞后现象

2 至 5%

延迟打开

0 (<200 ms) 至 60 s

延迟关闭

0 (<200 ms) 至 600 s
工作图

过/欠电压和过/欠频率监控（2×SPDT继电器）



不对称监控



总缺相数, 相序

DIN 导轨

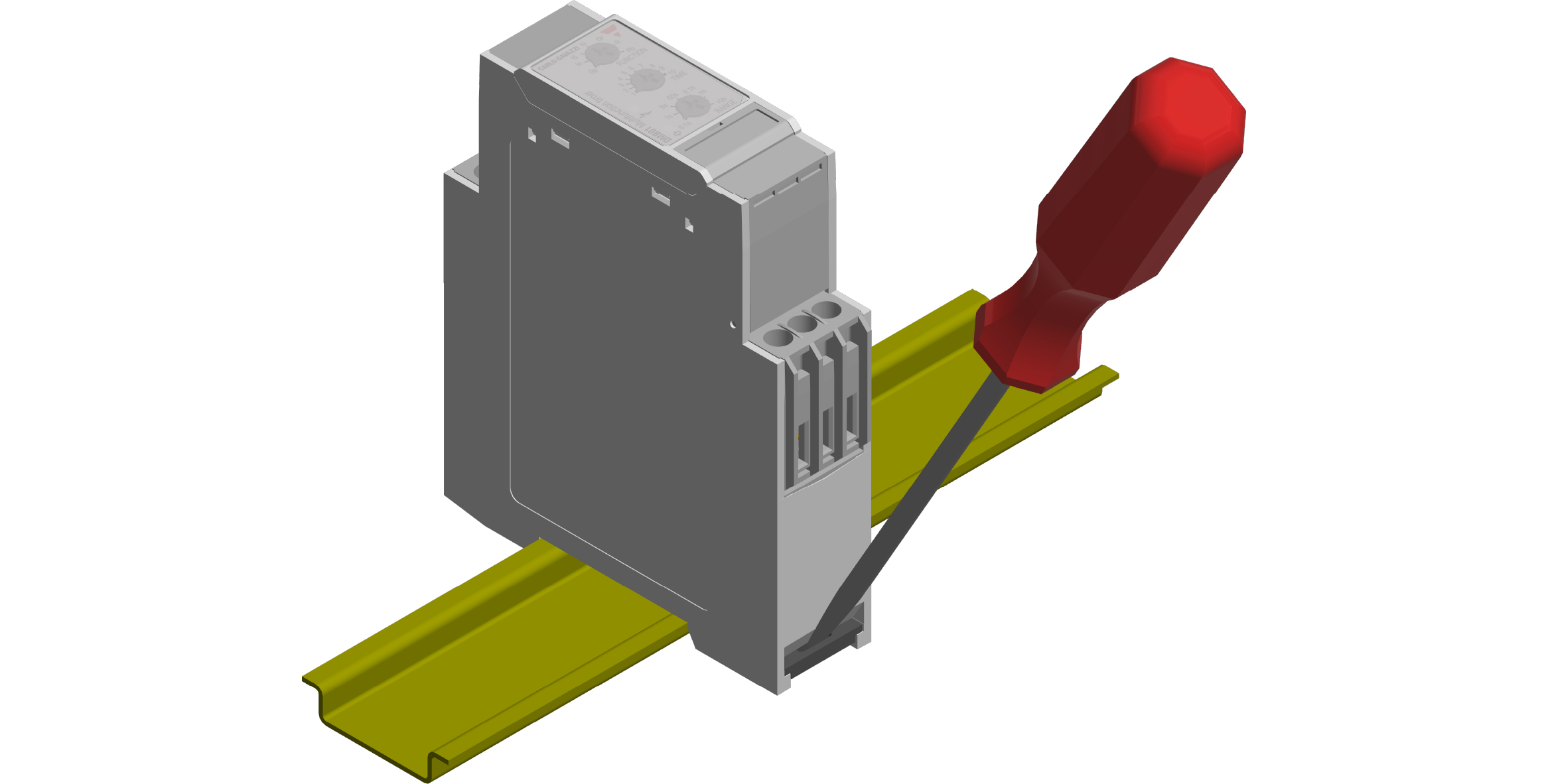

将设备悬挂在 DIN 导轨上，确保后部夹具锁定。如需从导轨上拆下单元，请按图所示使用螺丝刀。

, , , ,
