DPD02

3-faset spændings og frekvens overvågningsrelæ med NFC

Installationsmanual

FARE! Spændingsførende dele. Hjerteanfald, forbrændinger og andre kvæstelser. Afbryd strømtilførslen og belastning, inden enheden installeres. Enheden må kun installeres af fagkyndigt / autoriseret personale.
Disse instruktioner er en integreret del af produktet. De skal altid konsulteres i alle situationer, som drejer sig om installation og brug. De skal være tilgængelige for operatørerne, opbevares på et rent sted og holdes i god stand.
Ansvar for bortskaffelse
Produktet skal bortskaffes på en lokal, godkendt genbrugsstation. Korrekt bortskaffelse og genbrug vil bidrage til at mindske eventuelle skadelige konsekvenser for miljøet, mennesker og dyr.
Service og garanti

Hvis der opstår fejlfunktioner og defekter, eller hvis der er brug for oplysninger om garantien, bedes du kontakte den lokale CARLO GAVAZZI-forhandler eller afdeling.

Emballagen

Gem emballagen til brug ved returnering i forbindelse med erstatningsleverance eller reparation.

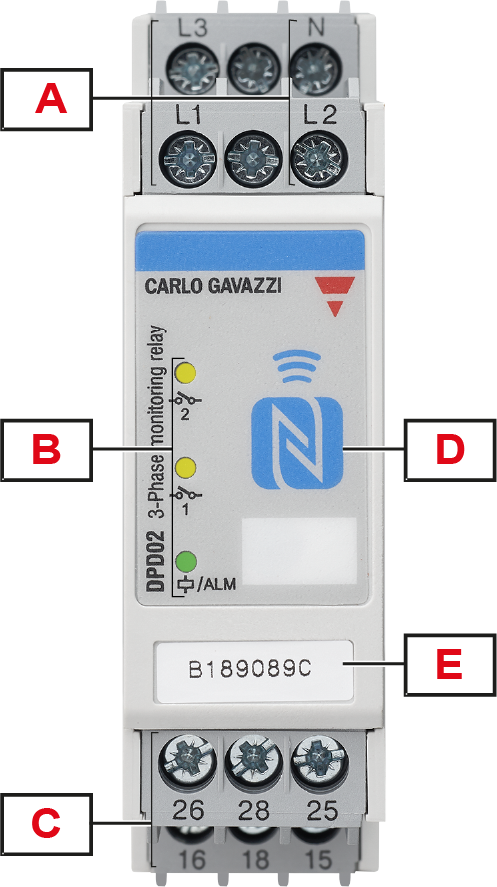

Element

Beskrivelse

A

Indgangsterminal: tilslutning af forsyningsspændinger (Nul-leder når den er til stede)

B

Informationsdiode:

  • Gul for relæudgangsstatus
  • Rød for signalering af alarmstatus
  • Grøn for enhed TIL

C

 Udgangsterminaler: 2 x SPDT relæudgang

D

NFC-grænseflade: tillader kommunikation mellem DPD02 og smartphone, tablet eller PC

E

Serienummer: nyttigt under opsætning, hvis der er mere end et produkt i nærheden

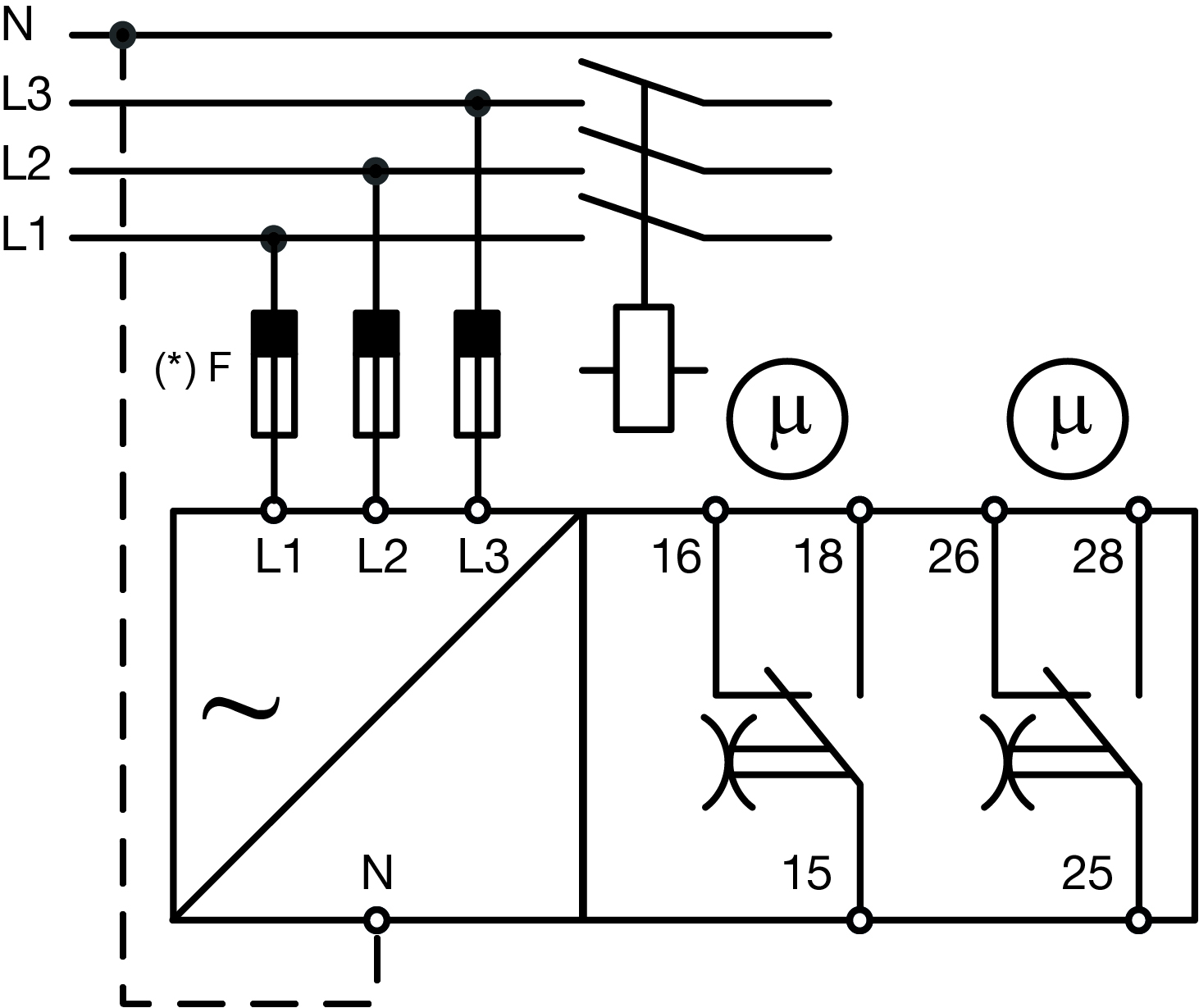

Tilslut den 3-fasede forsyningsspænding samt nul (hvis den er til stede), vær opmærksom på korrekt fase-følge. Tilslut relæudgangen i overensstemmelse med data.

Man kan benytte automatskruetrækker med maks. tilspændingsmoment 0,5 Nm.

Forsyningen skal være koblet fra, mens forbindelserne etableres!

(*) Bemærkning: sikringer F af 315 mA forsinket, hvis det påkræves af nationale regler.

Terminaler
Forsyningsspænding L1, L2, L3, N
Relæ 1 udgang 15, 16, 18

Relæ 2 udgang

25, 26, 28

Til hver terminal kan bruges op til 2 x 2,5 mm2 ledninger.

Enhedskonfiguration på fabrikken

DPD konfigureres på fabrikken med de parametre, der er angivet i kolonnen vedrørende din model.

Side

Element

DPD02DM44

Strømforsyningstype

Linjetype

Delta

Nominel linjespænding

400 V AC

Indkoblingsforsinkelse

0 s

Setpunkter

Alarm 1

Overspænding

Spændingsværdi

440 V AC

Hysterese

2%

Forsinkelse ON

0 s

Forsinkelse OFF

0 s

Alarm 2

Underspænding

Spændingsværdi

360 V AC

Hysterese

2%

Forsinkelse ON

0 s

Forsinkelse OFF

0 s
Prioriterede alarmer

Fasebrud aktivere

ON

Fasenbrud indstilling

85%

Nultab

Ikke aktiv

Fasefølge aktivere

ON

Uden for område-måling

ON
Udgang 1

Tildeling

Alarm 1

Logik

Normal aktiveret

Logikoperatorer

Ingen
Udgang 2

Tildeling

Alarm 2

Logik

Normal aktiveret

Logikoperatorer

Ingen

Side

Element

DPD02DM44B

Strømforsyningstype

Linjetype

Delta

Nominel linjespænding

240 V AC

Indkoblingsforsinkelse

0 s

Setpunkter

Alarm 1

Overspænding

Spændingsværdi

264 V AC

Hysterese

2%

Forsinkelse ON

0 s

Forsinkelse OFF

0 s

Alarm 2

Underspænding

Spændingsværdi

216 V AC

Hysterese

2%

Forsinkelse ON

0 s

Forsinkelse OFF

0 s
Prioriterede alarmer

Fasebrud aktivere

ON

Fasenbrud indstilling

85%

Nultab

Ikke aktiv

Fasefølge aktivere

ON

Uden for område-måling

ON
Udgang 1

Tildeling

Alarm 1

Logik

Normal aktiveret

Logikoperatorer

Ingen
Udgang 2

Tildeling

Alarm 2

Logik

Normal aktiveret

Logikoperatorer

Ingen

Konfiguration af enhed

DPD02 er udstyret med indbygget NFC-kommunikation. Man kan ændre enhedskonfigurationen ved hjælp af en smartphone (både Android og iOS) eller en tablet (kun Android), som er udstyret med NFC transmission, eller en Windows-PC via en specifik USB NFC læser/skriver: ACR1252U.

Se brugermanualen vedrørende konfiguration af software.

Windows skrivebord App brugervejledning http://cga.pub/?55eb09

Mobil Apps brugervejledning http://cga.pub/?73e8f2

Android App https://play.google.com/store/apps/details?id=us.belka.dpd&hl

iOS App https://apps.apple.com/it/app/dpd-manager/id1550610272

Windows skrivebord App http://gavazziautomation.com/images/PIM/OTHERSTUFF/Setup_DPD.exe



Spændingsmåling

Typologi

3PH (Delta) eller 3PH+N (Star) linjespændingsmåling på L1, L2, L3 og N linjer

Nominel område for linje 3PH (Delta)

177 til 552 V (deltaspænding 208 V-15% til 480 V+15%)

Nominelt område for linje 3PH+N (stjerne)

102 til 318 V (star-spænding 120 V-15% til 277 V+15%)
Indstilleligt tærskelområde 3PH (Delta) 177 til 552 V AC, 3PH+N (Star) 102 til 318 V AC
Opløsning 1 V
Nøjagtighed 1% aflæsning + 1 V

Frekvensmåling

Typologi

3PH (Delta) eller 3PH+N (Star) linjefrekvensmåling på L1, L2, L3 og N linjer

Indstilleligt tærskelområde

45 til 440 Hz

Opløsning

0,1 Hz

Nøjagtighed

1% aflæsning

Asymmetrisk måling

Typologi

3PH (Delta) eller 3PH+N (Star) linjesymmetrimåling på L1, L2, L3 og N linjer

Indstilleligt tærskelområde

0 til 30%

Opløsning

 Kompatibelt med direkte målinger

Nøjagtighed

Tilslut forsyningsspændingen. Hvis alt er OK, lyser LED’en “ALM” grønt. LED 1 og LED 2 (med standardkonfiguration) lyser begge gult.

Hvis der udløses en alarm, blinker LED’en “ALM” RØDT. Antallet af blink viser den udløste alarmtype.

Aktive alarmer kan også vises på PC eller smartphone ved hjælp af DPD-appen.

Når årsagen til fejlen er fjernet, og alarmforsinkelsen OFF er udløbet (hvis den har været indstillet), genetableres den normale drift, og der er derfor ikke behov for at NULSTILLE.

LED

 Status

Beskrivelse

Grøn ( ) / Rød (ALM)

Grøn lyser (konstant)

Forsyning ON

Grøn blinker (2 Hz)

Alarm udløst, men konfigurationsforsinkelse er ved at ophøre

Rød, 1 blink

Alarm for fasetab eller nultab eller faserækkefølge

Rød, 2 blink

Alarm for under- / overspænding

Rød, 3 blink

Alarm for under- / overfrekvens

Rød, 4 blink

Alarmer for asymmetri
Rød, 5 blink Alarm for måling uden for område

OFF

Forsyning OFF

Gule
( )

ON

Relæudgang aktiveret

OFF

Relæudgang afkoblet

Gule
( )

ON

Relæudgang aktiveret

OFF

Relæudgang afkoblet

Bemærk: strømforsyning og "ALM"-alarm i den samme LED.

Der er 2 typer alarmer:

Prioriterede alarmer

Beskrivelse

Prioriterede alarmer deaktiverer begge udgange samtidig, når alarmerne udløses.

Type

Fasetab

Nultab (i "Star"-konfigurerede systemer)

Forkert faserækkefølge

Uden for område-måling

Konfiguration

Hver enkelt prioritetsalarm kan deaktiveres hver for sig.

Tærsklen kan angives for fasetab eller nultab.

Ikke-prioriterede alarmer

Beskrivelse

Ikke-prioriterede alarmer konfigureres af brugeren. Den type målinger, der skal overvåges, og triggerværdien kan frit indstilles inden for de angivne områder, og de kan til enhver tid ændres.

Type

Underspænding U<

Overspænding U>

Overfrekvens f>

Underfrekvens f<

Asymmetri

Konfiguration

Der kan konfigureres op til 10 alarmer virtuelle ud fra ovennævnte typer. Da der kun er 2 udgange på DPD02, kan visse alarmer konfigureres uden at være direkte tilknyttet til en udgang. Logiske funktioner, som AND og OR kan bruges til at forbinde flere alarmer til den samme relæudgang.

Prioritetsalarm for fasetab

Indgangsvariabler

L1-L2, L2-L3 og L3-L1

Indstilleligt område

60 til 90% (3-P systemer)

Reaktionstid

≤ 200 ms

Hysterese

2% fast

Forsinkelse ON

 0 s

Forsinkelse OFF

Prioritetsalarm for nultab

Indgangsvariabler

L1-N, L2-N og L3-N

Indstilleligt område

10 til 30% af VLN

Reaktionstid

≤ 200 ms

Hysterese

2% fast

Forsinkelse ON

 0 s

Forsinkelse OFF

Prioritetsalarm for faserækkefølge

Indgangsvariabler

Forbindelse L1, L2, L3

Rækkevidde

Indstilling unødvendig

Reaktionstid

≤ 200 ms

Hysterese

Ingen

Forsinkelse ON

Ingen

Forsinkelse OFF

Ingen

Prioritetsalarm for måling uden for område

Indgangsvariabler

Måling af spænding, frekvens og asymmetri

Rækkevidde

Indstilling unødvendig

Reaktionstid

≤ 200 ms

Hysterese

Ingen

Forsinkelse ON

Ingen

Forsinkelse OFF

Ingen

Ikke-prioriterede alarmer for underspænding / overspænding

Indgangsvariabler

Overspænding, underspænding

Indstilleligt område

Spændingsniveau inden for enhedens område

Reaktionstid

≤ 200 ms

Hysterese

1 til 5%

Forsinkelse ON

0 (< 200 ms) til 60 s

Forsinkelse OFF

0 (< 200 ms) til 600 s

Ikke-prioriterede alarmer for underfrekvens / overfrekvens

Indgangsvariabler

Overspænding, underspænding

Indstilleligt område

Frekvensniveau inden for enhedens område

Reaktionstid

≤ 200 ms

Hysterese

0,1 til 5%

Forsinkelse ON

0 (< 200 ms) til 60 s

Forsinkelse OFF

0 (< 200 ms) til 600 s

Ikke-prioriterede alarmer for asymmetri

Indgangsvariabler

Spændingsasymmetri

Indstilleligt område

1 til 30% (3-P systemer)

Reaktionstid

≤ 200 ms

Hysterese

2 til 5%

Forsinkelse ON

0 (< 200 ms) til 60 s

Forsinkelse OFF

0 (< 200 ms) til 600 s
Funktionsdiagram

Måler over-underspænding, over-underfrekvens (2 x 1-polede relæer)



Asymmetriovervågning



Totalt fasebrud, fasefølge

DIN-skinne

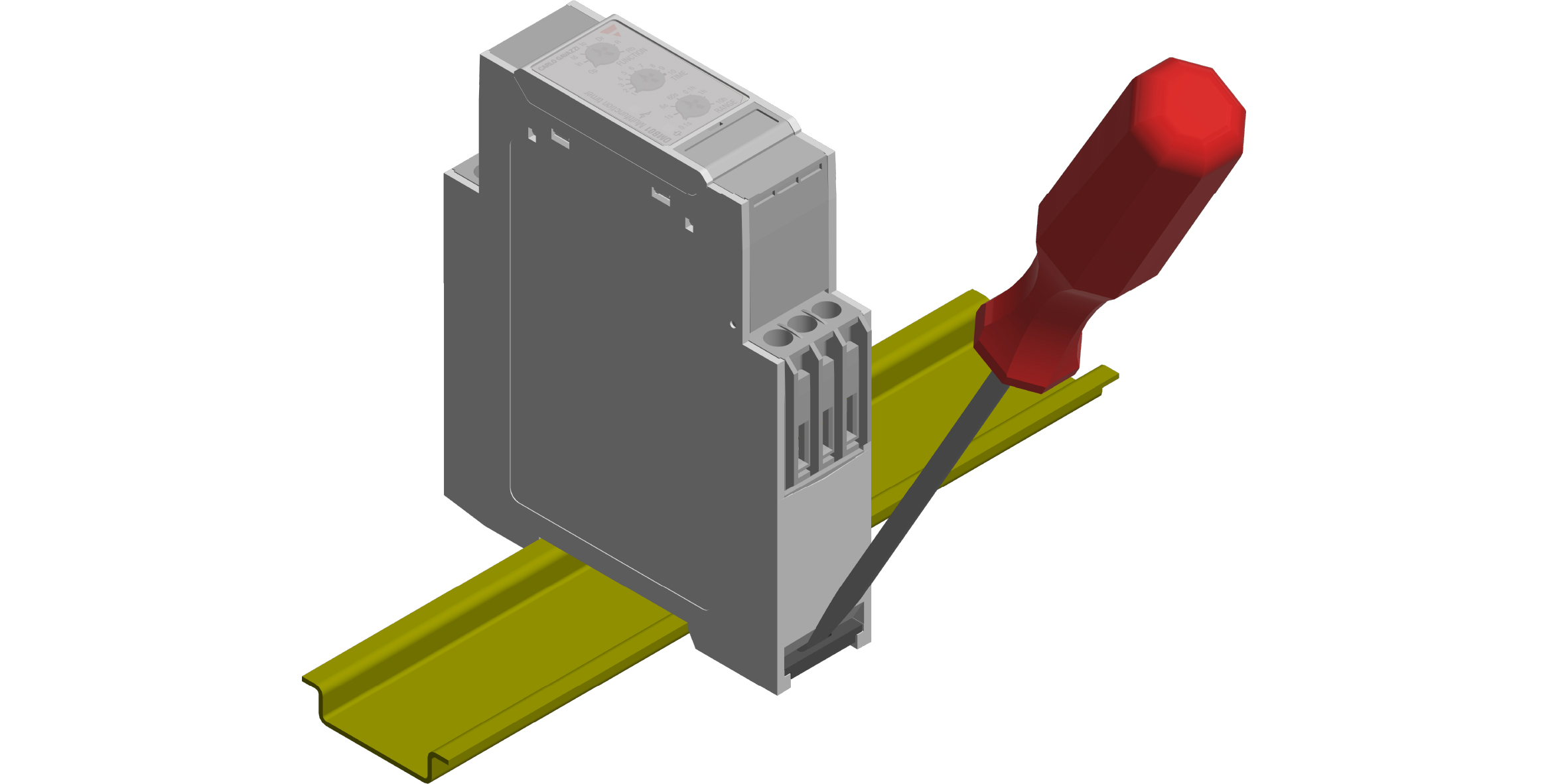

Monter systemet på DIN-skinnen, og sørg for, at fjederen låser. Afmontering af systemet foretages ved at anvende en skruetrækker som vist i figuren.

, , , ,
