Wahl der Funktion und des Eingangsbereichs

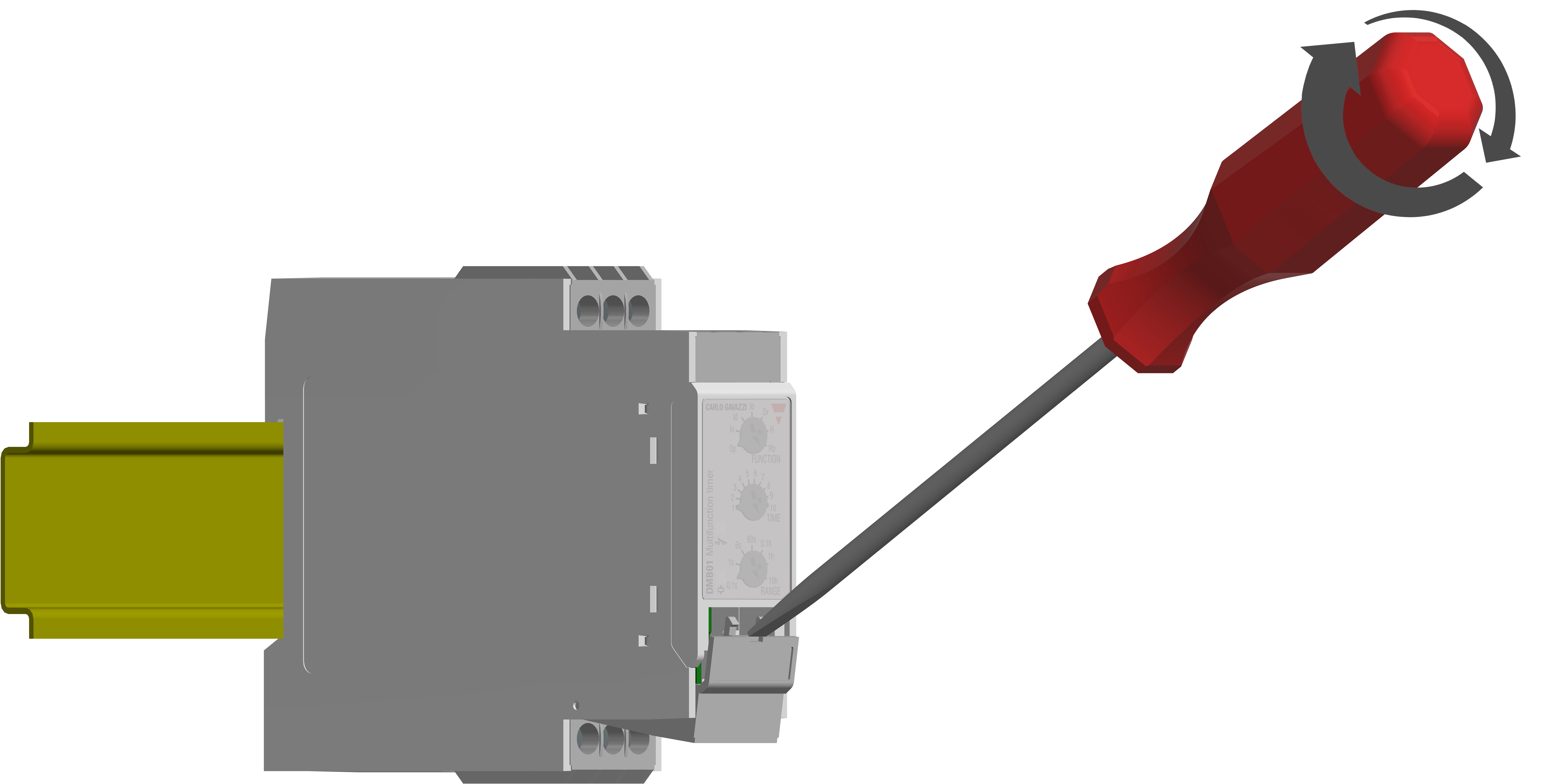

Um Zugang zu den DIP-Schaltern zu bekommen, muß die Klappe mit Hilfe eines Schraubenziehers - wie in der Illustration gezeigt geöffnet werden.

Achtung! Gerät vor dem Öffnen der DIP-Schalterabdeckung spannungsfrei Schalten

DIP-Schalter-Einstellungen

DIP-Schalter
Typologie	DPB01CM44 PPB01CM44	6 DIP-Schalter (Schalter 6 ist nicht belegt)
	DPB01CM23 DPB01CM23N PPB01CM23 PPB01CM23N DPB01CM48 DPB01CM48N PPB01CM48 PPB01CM48N	4 DIP-Schalter
Funktion		- Einschaltverzögerung - Netztyp - Netzspannung

Version M44 (6 DIP-Schalter)

DIP-Schalter 1 zum Einstellen einer Einschaltverzugszeit benutzen. Das Lesen der aktuellen Stromversorgungswerte beginnt nach Ablauf dieser eingestellten Verzugszeit, damit sind Alarme während der Verzugszeit unterdrückt.

SW1	Einschaltverzögerung
EIN	6 s
AUS	1 s

DIP-Schalter 2 stellt für die Stromversorgung entweder 3 Phasen (Dreieck) oder 3 Phasen + N (Stern) ein.

SW2	Netztyp
EIN	3P + N
AUS	3P

Eingangsspannungsbereich durch Einstellen der DIP-Schalter 3, 4 und 5.

SW3	SW4	SW5	Nennspannungen
			3P	3P + N
EIN	EIN	EIN	208 V	120 V
EIN	EIN	AUS	220 V	127 V
EIN	AUS	EIN	230 V	133 V
EIN	AUS	AUS	240 V	140 V
AUS	EIN	EIN	380 V	220 V
AUS	EIN	AUS	400 V	230 V
AUS	AUS	EIN	415 V	240 V
AUS	AUS	AUS	480 V	277 V

Schalter 6: ist nicht belegt

Versionen M23 und M48 (4 DIP-Schalter)

DIP-Schalter 1 zum Einstellen einer Einschaltverzugszeit benutzen. Das Lesen der aktuellen Stromversorgungswerte beginnt nach Ablauf dieser eingestellten Verzugszeit, damit sind Alarme während der Verzugszeit unterdrückt.

SW1	Einschaltverzögerung
EIN	6 s
AUS	1 s

DIP-Schalter 2 stellt für die Stromversorgung entweder 3 Phasen (Dreieck) oder 3 Phasen + N (Stern) ein.

SW2	Netztyp
EIN	3P + N
AUS	3P

Eingangsspannungsbereich durch Einstellen der DIP-Schalter 3 und 4.

SW3	SW4	Nennspannungen
		3P	3P + N
M23
EIN	EIN	208 V	120 V
EIN	AUS	220 V	127 V
AUS	EIN	230 V	133 V
AUS	AUS	240 V	140 V
M48
EIN	EIN	380 V	220 V
EIN	AUS	400 V	230 V
AUS	EIN	415 V	240 V
AUS	AUS	480 V	277 V
